Mūsdienu strauji mainīgajā{0}}elektrifikācijas un atjaunojamās enerģijas pasaulē akumulatori ir kļuvuši par inovāciju pukstošo sirdi-no elektriskajiem transportlīdzekļiem (EV) līdz e-velosipēdiem, enerģijas uzglabāšanas sistēmām un viedierīcēm. Tomēr akumulatora koncepcijas pārveide par uzticamu masveida-produktu ir daudz vairāk nekā tehnisks uzdevums; tas ir sarežģīts inženierijas ceļojums, kam nepieciešama starpdisciplināra sadarbība, precīza kontrole un nepārtraukta optimizācija.
Šajā rakstā ir aprakstīts viss akumulatoru izstrādes process, sākot no prototipa līdz masveida ražošanai, paskaidrojot, kā profesionāli OEM/ODM ražotāji idejas pārvērš reālos,{0}}tirdzniecībā gatavos akumulatoru komplektos.
Kāpēc akumulatoru izstrāde ir sistēmas inženierija
Akumulatoru izstrāde nav vienkārša elementu salikšana iepakojumā. Tas ir sistēmu inženierijas process, kas apvieno elektroķīmijas, materiālzinātnes, mehāniskās konstrukcijas, elektronikas un ražošanas zinātības{1}}.
Veiksmīgam akumulatoram ir jāatrod līdzsvars starp:
- Veiktspēja: enerģijas blīvums, cikla ilgums, uzlādes ātrums
- Drošība: termiskā stabilitāte, aizsargājošs dizains, sertifikācijas atbilstība
- Izmaksas un izgatavojamība: mērogojams dizains un piegādes ķēdes efektivitāte
Mūsdienu litija{0}}jonu un LiFePO₄ ekosistēmās katrs dizaina lēmums-no šūnu ķīmijas līdz BMS algoritmam-ietekmē galīgās izmaksas, veiktspēju un drošību. Šīs sistēmas-līmeņa līdzsvara izpratne ir efektīvas produktu attīstības un ilgtspējīgas konkurētspējas atslēga.
1. posms: prasību noteikšana un koncepcijas izstrāde
Katrs lielisks akumulatora projekts sākas ar skaidru definīciju, kas produktam jāsasniedz.
Tirgus un tehnisko prasību analīze
Dažādām nozarēm ir ļoti atšķirīgas prioritātes:
- EV akumulatori: koncentrējieties uz enerģijas blīvumu un ātrās{0}}uzlādes iespējām
- E-velosipēdu vai e-motorollera akumulatori: dodiet priekšroku izmēram, svaram un izturībai
- Enerģijas uzglabāšanas sistēmas: uzsver cikla ilgumu un izmaksu efektivitāti
- Sadzīves elektronika: pieprasa kompaktumu un drošību
Šīs tirgus vajadzības tiek pārvērstas tādos tehniskos parametros kā nominālais spriegums, jauda, iekšējā pretestība, cikla ilgums, izlādes ātrums un darba temperatūra. Tajā pašā laikā izstrādātājiem ir jāņem vērā izmaksu ierobežojumi, jo tādi materiāli kā katoda aktīvās vielas (piemēram, NCM, LFP) un elektrolīti veido 60–70% no kopējām izmaksām.
Koncepcijas dizains un iespējamības apstiprināšana
Kad galvenās specifikācijas ir definētas, inženieri izvēlas šūnu ķīmiju (LFP drošībai un ilgam kalpošanas laikam, NCM lielākam blīvumam) un sāk 3D modelēšanu un prototipa korpusa projektēšanu.
Pirmie paraugi bieži tiek izgatavoti, izmantojot CNC apstrādi vai 3D drukāšanu, ļaujot komandām ātri apstiprināt struktūru, izmēru un termisko dizainu, pirms investēt masveida ražošanas veidnēs.
2. posms: inženiertehniskā prototipa izstrāde
Pēc koncepcijas apstiprināšanas projekts pāriet uz inženierijas prototipu-tiltu starp ideju un ražojamu produktu.
Materiālu sistēmu un elektrodu izstrāde
Šajā fāzē galvenā uzmanība tiek pievērsta{0}}katoda/anoda sastāva precīzai noregulēšanai, pārklājuma viendabīgumam un vircas kontrolei.
- Katods: bieži alumīnija folijas pamatne; pārklājuma biezums un ruļļa -presēšanas blīvums (3,3–3,5 g/cm³ NCM) tieši ietekmē ietilpību.
- Anods: vara folijas pamatne; līdzsvars starp grafīta un silīcija saturu nosaka cikla stabilitāti.
- Elektrolīts: piedevas un Li-sāls koncentrācija ir optimizēta stabilai SEI veidošanai un zemai pretestībai.
Mehāniskās un termiskās vadības projektēšana
Akumulatora struktūrai jānodrošina stingrība, izolācija un efektīva siltuma izkliede.
Termiskā modelēšana palīdz uzturēt temperatūras atšķirības ±2 grādu robežās moduļu iekšienē,{1}}kas ir ļoti svarīgas kalpošanas laika pagarināšanai.
Dažās uzlabotajās pakotnēs ir integrēta{0}}fāzu materiālu maiņa vai siltuma caurules, lai kontrolētu ekstremālus apstākļus.
Akumulatoru vadības sistēmas (BMS) izstrāde
BMS darbojas kā akumulatora "smadzenes", kas pārvalda drošību, enerģijas bilanci un komunikāciju.
Galvenās funkcijas ietver:
Precīzs SOC/SOH novērtējums (izmantojot adaptīvos Kalmana filtrus, kļūda ir mazāka vai vienāda ar 3%)
Šūnu balansēšana, lai uzlabotu izmantojamo jaudu
Termiskā saskaņošana ar dzesēšanas sistēmu
Atbilstība ISO 26262 funkcionālās drošības standartiem
Aparatūras--cilpas (HIL) testēšana nodrošina, ka BMS darbojas uzticami visos kļūdu apstākļos.
3. posms: procesa izstrāde un izmēģinājuma ražošana
Pirms masveida ražošanas inženieriem ir jāapstiprina, ka projektēšanas nolūku var konsekventi atkārtot mērogā.
Elektrodu ražošanas process
Tas ietver precīzu vircas sajaukšanas, pārklāšanas, žāvēšanas un kalandrēšanas kontroli:
- Optimāla vircas viskozitāte nodrošina vienmērīgu pārklājumu un saķeri.
- Divpusējs{0}}pārklājums palielina caurlaidspēju, taču tai ir nepieciešama uzlabota spriegojuma kontrole.
- Kalandrēšana nosaka elektrodu blīvumu; pārmērīga saspiešana kaitē cikla kalpošanas laikam.
Šūnu montāža un veidošanās
Atkarībā no formas faktora:
- Brūču šūnas ir efektīvas cilindriskiem formātiem (ātrums līdz 4 PPM).
- Saliktās šūnas nodrošina lielāku enerģijas blīvumu un labāku konsistenci, kas ir ieteicama cietvielu{0}}vai maisiņu dizainiem.
Veidošanās un novecošanas procesi ir kritiski svarīgi{0}}pakāpeniska uzlāde veido stabilu SEI slāni, un precīza jaudas klasifikācija garantē produkta konsekvenci.
4. posms: testēšana, validācija un sertifikācija
Neviens akumulators neienāk tirgū bez plašas validācijas, lai nodrošinātu drošību, veiktspēju un izturību.
Veiktspējas un cikla testi
Baterijām tiek veikta vairāku{0}}stāvokļu novērtēšana:
- Jauda un iekšējā pretestība dažādās temperatūrās (-30 grādi -60 grādi)
- Cikla kalpošanas laiks 25 grādiem un 45 grādiem zem 1C uzlādes/izlādes
- Kalendārs noveco augstas{0}}temperatūras uzglabāšanas laikā
Drošības testi
Ietver pārlādēšanas, īssavienojuma-, saspiešanas, vibrācijas, termiskā trieciena un naglu iespiešanās testus.
Termiskā izplūdes simulācija ir ļoti svarīga, lai novērtētu siltuma izplatīšanos{0}}noturīgais šūnu attālums un ventilācijas dizains var aizkavēt ķēdes reakciju par vairāk nekā 15 minūtēm.
Atbilstība un sertifikāti
Atkarībā no mērķa tirgiem sertifikācija var ietvert:
- UN38.3, CE, IEC62133 – eksportam un transportēšanai
- UL2271/1973, SAE J2929 – Ziemeļamerikas standartiem
- GB38031 – Ķīnas EV akumulatoriem
Sertifikācijas plānošana 3–6 mēnešus uz priekšu novērš ražošanas aizkavēšanos un nodrošina vienmērīgu piegādi visā pasaulē.
5. posms: masveida ražošana un nepārtraukta uzlabošana
Kad projektēšana un apstiprināšana ir pabeigta, projekts sāk masveida ražošanu,{0}}kur inženiertehniskā precizitāte atbilst rūpnīcas disciplīnai.
Ražošanas līnijas iestatīšana un apstiprināšana
Mūsdienu litija akumulatoru rūpnīcas nodrošina vairāk nekā 80% automatizācijas.
Lāzergriešana, precīza sakraušana un automatizēta metināšana nodrošina konsekvenci, savukārt PPAP (ražošanas daļu apstiprināšanas process) apstiprina CPK vērtības, kas pārsniedz 1,33 kritiskajiem parametriem.
Kvalitātes kontrole un piegādes ķēdes vadība
MES un SPC sistēmu ieviešana ļauj reāllaikā{0}}izsekot 200+ kvalitātes kontroles punktiem, samazinot noraidījumu skaitu līdz pat 40%.
Izejvielas (piemēram, katoda pulvera daļiņu izmērs, mitruma saturs) tiek uzraudzīti, lai nodrošinātu izsekojamību un ilgtermiņa stabilitāti.
Notiek optimizācija
Masveida ražošana nav beigas,{0}}tas ir nepārtrauktu uzlabojumu sākums.
Izmantojot klientu atsauksmes un lauka datu analīzi, inženieri var uzlabot struktūru, optimizēt BMS algoritmus (izmantojot OTA atjauninājumus) un sagatavot nākamās-paaudzes jauninājumus, piemēram, cietvielu-integrāciju vai ātrākas uzlādes platformas.
Secinājums
Ceļš no prototipa līdz masveida ražošanai atspoguļo mūsdienu inženierijas sadarbīgo mākslu{0}}, kas ir nevainojams zinātnes, dizaina un ražošanas disciplīnas sajaukums. Katrai fāzei ir nepieciešamas zināšanas, testēšana un komandas darbs elektroķīmijas, mehāniskās konstrukcijas un programmatūras sistēmās. Kad nobriest nākamās-paaudzes tehnoloģijas, piemēram, cietvielu-un nātrija-jonu akumulatori, process attīstīsies.
GEB ir General Electronics Technology Co., LTD zīmols un profesionālise{0}}velosipēdu akumulatoru ražotājs.

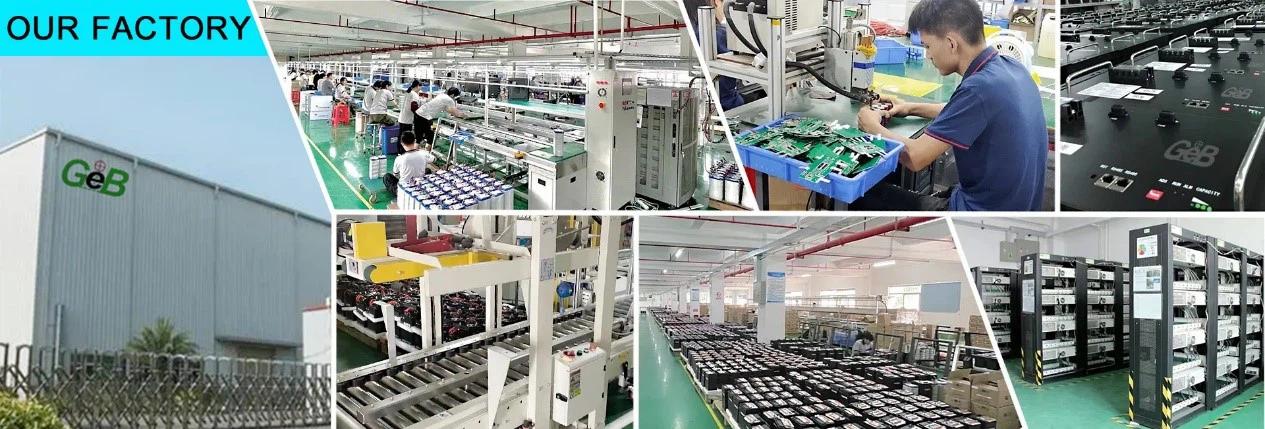

Kopš mūsu rūpnīcas izveides 2009. gadā GEB ir rūpējies par augstas-kvalitātes, augstas veiktspējas-un videi draudzīgu litija akumulatoru nodrošināšanu Eiropas un Ziemeļamerikas e-velosipēdu tirgiem. Gadu gaitā esam izveidojuši spēcīgu reputāciju globālo klientu vidū, saglabājot savas pamatvērtības – inovācijas, kvalitāti, servisu un atbildību.

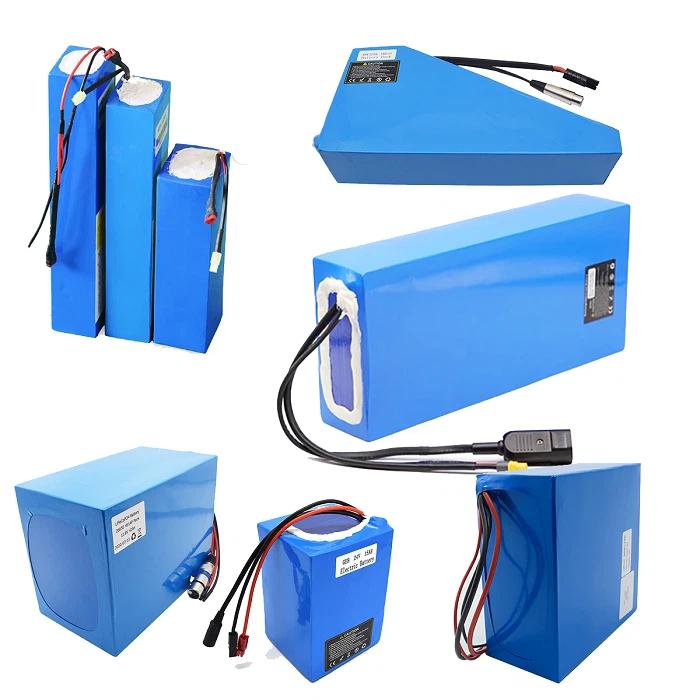

Kā profesionāls OEM/ODM akumulatoru ražotājs GEB piedāvā pilnīgu risinājumu no pielāgota dizaina un prototipu izstrādes līdz masveida ražošanai. Sazinieties ar mums jau šodien, lai uzzinātu vairāk par mūsu akumulatoru risinājumiem.
