Elektrisko velosipēdu jomā akumulatora veiktspēja un uzticamība ir atslēga, kas nosaka elektriskā velosipēda kopējo veiktspēju. 48V 20Ah elektriskā velosipēda akumulators pašlaik ir izplatītāks dizains. Kā vadošais akumulatoru ražotājs šajā visaptverošajā rokasgrāmatā izskaidros, kas ir 48 V 20 Ah akumulators, un izskaidros visu procesu, kā izveidot 48 V 20 Ah akumulatoru.
Izpratne par akumulatoru pamatiem
Pirms iedziļināties akumulatoru komplekta izveides specifikā, ir svarīgi saprast dažus ar akumulatoriem saistītos pamatjēdzienus.
Spriegums un jauda
Spriegums (V):Tas ir elektriskā potenciāla mērs. Augstāks spriegums norāda uz lielāku jaudu, kas pieejama jūsu eBike motora vadīšanai. 48 V akumulators ir izplatīts eBikes, nodrošinot labu jaudas un efektivitātes līdzsvaru.
Ietilpība (Ah):Mērot ampērstundās (Ah), šis skaitlis parāda, cik daudz enerģijas var uzglabāt akumulators. 20Ah akumulators teorētiski var nodrošināt 20 ampērus vienu stundu vai 1 ampēru 20 stundas. Jo lielāka ietilpība, jo ilgāk varat braukt ar savu eBike bez uzlādēšanas.
Vatstundas (Wh)
Lai labāk izprastu akumulatora enerģijas ietilpību, varat aprēķināt vatstundas (Wh), izmantojot formulu:
Wh=V × Ah
48V 20Ah akumulatoram enerģijas ietilpība būtu:
48 V × 20 Ah=960Wh
Tas nozīmē, ka jūsu akumulators var nodrošināt 960 vatus vienu stundu vai 480 vatus divas stundas, padarot to piemērotu tālsatiksmes braucieniem.
Bateriju veidi
Akumulatora ķīmijas izvēle ir ļoti svarīga. Lai gan svina-skābes akumulatorus parasti izmanto, tie ir smagāki un mazāk efektīvi nekā litija akumulatori. Litija jonu akumulatori, īpaši litija polimērs (LiPo) un litija dzelzs fosfāts (LiFePO4), piedāvā lielāku enerģijas blīvumu, vieglāku svaru un ilgāku dzīves ciklu, padarot tos ideāli piemērotus eBike lietojumiem.
Sērijveida un paralēlie savienojumi
Izstrādājot akumulatoru komplektu, ir svarīgi saprast, kā pievienot akumulatorus. Parasti izmantosiet sērijveida un paralēlo savienojumu kombināciju.
Sērijas savienojums
Sērijas savienojumā viena akumulatora pozitīvā spaile ir savienota ar nākamā akumulatora negatīvo spaili. Spriegumi summējas, kamēr jauda paliek nemainīga.
Piemērs. Lai izveidotu 48 V akumulatoru, jums ir jāpievieno 13 3,7 V litija jonu akumulatora elementi virknē (3,7 V x 13=48,1 V).
Paralēlais savienojums
Paralēlā savienojumā visi pozitīvie spailes ir savienoti kopā, un visi negatīvie ir savienoti kopā. Spriegums paliek nemainīgs, kamēr jauda palielinās.
Piemērs. Lai sasniegtu 20Ah jaudu, varat paralēli savienot divas 10Ah šūnas.
Jūsu konfigurācijas izvēle
Sērijveida un paralēlo savienojumu apvienošana ļauj pielāgot akumulatoru komplektu. Piemēram, jums var būt virknē 13 elementi, katrs 20 Ah, lai izveidotu jaudīgu un uzticamu 48 V 20 Ah akumulatoru.
Jūsu materiālu sagatavošana
Pirms sākat būvniecību, savāciet nepieciešamos materiālus un instrumentus:
Materiāli
- Akumulatora elementi: izvēlieties augstas kvalitātes litija jonu elementus, nodrošinot, ka tie atbilst jūsu nepieciešamajam spriegumam un jaudai.
- Akumulatora pārvaldības sistēma (BMS): šis komponents aizsargā akumulatoru no pārlādēšanas, dziļas izlādes un īssavienojumiem, nodrošinot drošību un ilgmūžību.
- Savienotāji un vadi: izmantojiet atbilstoša izmēra vadu un savienotājus, lai apstrādātu strāvu bez pārkaršanas.
- Termosraukuma caurules: izolācijai un aizsardzībai.
- Akumulatora korpuss: lai novietotu un aizsargātu akumulatoru.
- Drošinātājs: papildu drošībai novērsiet pārmērīgu strāvas plūsmu.
Rīki
- Lodāmurs: drošu savienojumu veidošanai.
- Multimetrs: lai pārbaudītu spriegumu un nepārtrauktību.
- Stiepļu noņēmēji: lai sagatavotu vadus.
- Siltuma pistole: termiski saraušanās cauruļu uzlikšanai.
Akumulatora komplekta projektēšana
Tagad, kad jums ir materiāli, ir pienācis laiks izstrādāt akumulatora komplektu. Šeit ir daži galvenie apsvērumi:
Izkārtojums
Plānojiet akumulatora elementu izkārtojumu. Pārliecinieties, ka tie droši iederas korpusā, nodrošinot gaisa plūsmu, lai novērstu pārkaršanu.
Savienojuma stratēģija
Izlemiet par savu sērijas un paralēlo konfigurāciju. Piemēram, ja izmantojat 18650 šūnas, varat tās sakārtot 13s2p (13 virknē, 2 paralēli), lai nodrošinātu stabilu 48 V 20 Ah iestatījumu.
Drošības līdzekļi
Iekļaujiet drošības elementus savā dizainā. BMS jābūt viegli pieejamai apkopei. Nodrošiniet pareizu drošinātāju, lai novērstu iespējamās pārslodzes.
Soli pa solim instrukcijas
1. solis: šūnu sagatavošana
Pārbaudiet, vai katrā šūnā nav bojājumu vai defektu.
Izmantojiet multimetru, lai pārbaudītu katras šūnas spriegumu. Pārliecinieties, vai tie ir cieši saskaņoti pēc sprieguma.
2. darbība: šūnu savienošana
- Sērijas savienojums:
Lodējiet pirmās šūnas pozitīvo spaili ar nākamās šūnas negatīvo spaili.
Atkārtojiet, līdz visas šūnas ir savienotas virknē.
- Paralēlais savienojums (ja piemērojams):
Savienojiet visus pozitīvos spailes kopā un visus negatīvos spailes kopā elementiem paralēli.
3. darbība: BMS instalēšana
Pievienojiet BMS saskaņā ar ražotāja norādījumiem. Parasti tas ietver katras sērijas šūnas savienošanu ar atbilstošajiem BMS termināļiem.
4. darbība: ievietojiet akumulatoru komplektu
Ievietojiet salikto bateriju komplektu korpusā.
Izmantojiet termiski saraušanās caurules, lai pārklātu atklātos savienojumus un nodrošinātu izolāciju.
5. darbība: galīgā pārbaude
Pirms korpusa aizzīmogošanas izmantojiet multimetru, lai pārbaudītu iepakojuma kopējo spriegumu. Tam vajadzētu nolasīt aptuveni 48 V.
Pārbaudiet BMS funkcionalitāti, simulējot uzlādes un izlādes ciklu.
Uzlāde un apkope
Uzlāde
- Izmantojiet lādētāju, kas ir saderīgs ar akumulatora spriegumu un ķīmisko sastāvu. Lai nodrošinātu drošu uzlādi, jāizmanto 48 V litija akumulatora lādētājs.
- Uzraugiet uzlādes procesu, lai izvairītos no pārmērīgas uzlādes. BMS palīdzēs to pārvaldīt, taču ir laba prakse tam sekot līdzi.
Apkopes padomi
- Regulāras pārbaudes: periodiski pārbaudiet atsevišķu elementu spriegumu, lai nodrošinātu, ka tie paliek līdzsvaroti.
- Temperatūras uzraudzība: pārliecinieties, vai akumulators darbības vai uzlādes laikā nepārkarst.
- Tīrīšana: Glabājiet spailes tīras un brīvas no korozijas.
Bieži uzdotie jautājumi (FAQ)
1. Cik ilgi mans 48V 20Ah akumulators darbosies?
Akumulatora kalpošanas laiks ir atkarīgs no lietošanas, uzlādes paradumiem un apkopes. Parasti litija baterijas var ilgt no 500 līdz 1000 uzlādes cikliem.
2. Vai ir droši izgatavot savu akumulatoru?
Ja tas tiek darīts pareizi un droši, sava akumulatora komplekta izgatavošana var būt droša. Vienmēr izmantojiet augstas kvalitātes sastāvdaļas un ievērojiet drošības norādījumus.
3. Ko darīt, ja man nav lodēšanas pieredzes?
Apsveriet iespēju praktizēt metāllūžņu lodēšanu vai meklējiet palīdzību kādam pieredzējušam. Pareizi savienojumi ir ļoti svarīgi drošībai un veiktspējai.
4. Vai tā vietā varu izmantot svina-skābes akumulatorus?
Lai gan jūs varat izmantot svina-skābes akumulatorus, tie ir smagāki un to efektivitāte ir zemāka nekā litija akumulatoriem, kas var ietekmēt jūsu eBike veiktspēju.
Secinājums
48V 20Ah akumulatora izveide ir izdevīgs projekts, kas var ievērojami uzlabot jūsu eBike pieredzi. Izprotot pamatprincipus, apkopojot pareizos materiālus un ievērojot sistemātisku pieeju, varat izveidot uzticamu un efektīvu akumulatoru komplektu, kas pielāgots jūsu vajadzībām. Vienmēr piešķiriet prioritāti drošībai un apkopei, lai nodrošinātu, ka akumulators kalpos jums daudzus gadus. Priecīgu jāšanu!

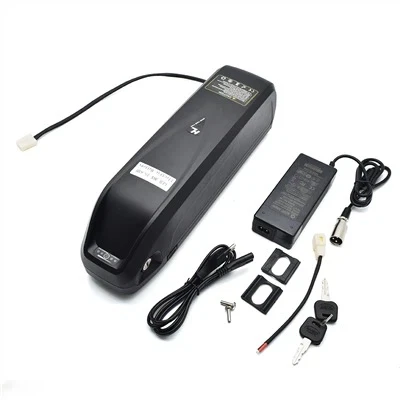

Iegūstiet 48 V 20 Ah elektriskā velosipēda akumulatora bezmaksas paraugus tieši

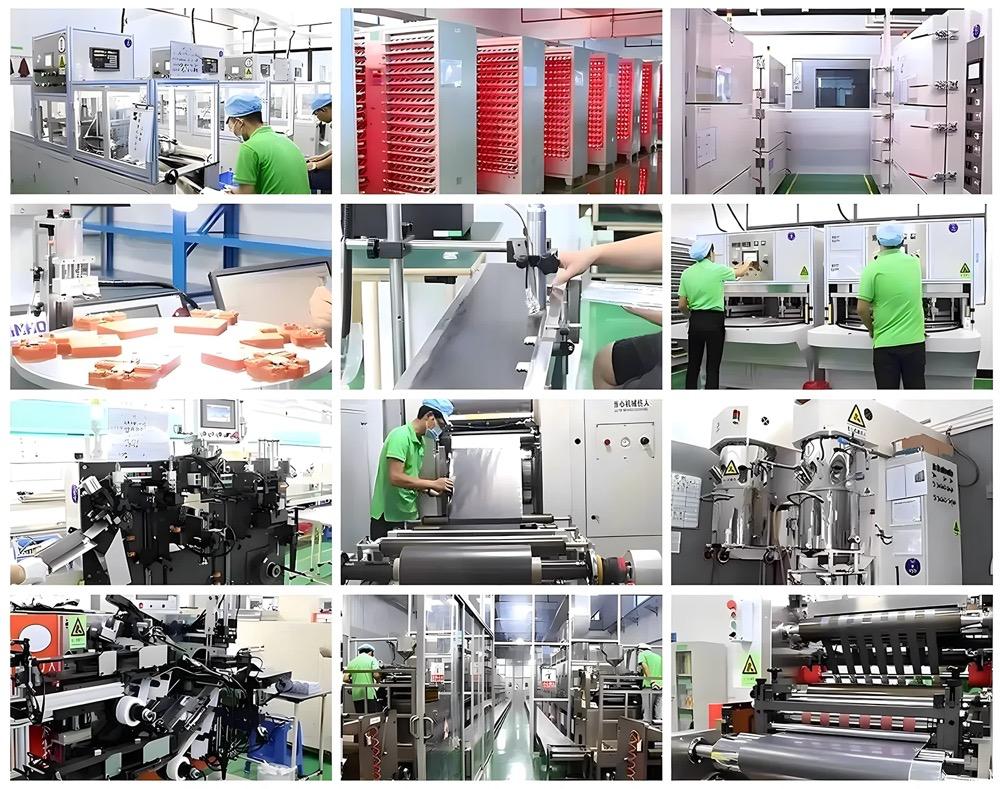

GEB, General Electronics Technology Co., LTD zīmols, ir vadošais elektrisko velosipēdu litija bateriju ražotājs, kas atrodas Šenžeņā. Mūsu rūpnīcā, kas dibināta 2009. gadā, strādā vairāk nekā 180 cilvēku, un tās gada pārdošanas apjoms pārsniedz 30 miljonus USD. Mēs specializējamies augstas klases litija baterijās, koncentrējoties uz litija dzelzs fosfāta tehnoloģiju, lai nodrošinātu drošību un veiktspēju. Mūsu unikālais plastmasas korpuss uzlabo izolāciju un ķīmisko izturību, nodrošinot lielāku drošību un uzlabotas zemas temperatūras uzlādes iespējas. Ar nulles drošības incidentu skaitu GEB ir ieguvis spēcīgu reputāciju vietējo un starptautisko klientu vidū, padarot mūs par uzticamu izvēli drošām litija akumulatoriem. Sazinieties ar mums tūlīt pa e-pastu, lai saņemtu bezmaksas paraugus (sales@gebattery.co)
