Izstrādājot akumulatoru komplektus, izvēle starp sēriju un paralēli var būtiski ietekmēt akumulatora veiktspēju, drošību un ilgmūžību. Akumulatora komplekta dizains ir sarežģīts un delikāts, tādēļ ir nepieciešama padziļināta izpratne par dažiem galvenajiem tehniskajiem jautājumiem. Šajā rakstā tehniskie izaicinājumi akumulatoru sērijās un paralēlajā projektēšanā ir apskatīti no desmit aspektiem, piemēram, akumulatora konsistence, sprieguma un strāvas izlīdzināšana un siltuma pārvaldības sistēmas dizains.
1. Akumulators ir nekonsekvents
Akumulatora konsekvence attiecas uz katras akumulatora vienības līdzību kapacitātes, sprieguma, iekšējās pretestības, izlādes līknes uc ziņā. Akumulatora veiktspējas atšķirības var radīt problēmas sērijveida vai paralēlos akumulatoru blokos. Piemēram, sērijveida konfigurācijā akumulatora kopējo veiktspēju ietekmē sliktākā šūna; Paralēlā konfigurācijā veiktspējas atšķirības var izraisīt nevienmērīgu strāvas sadalījumu, kas ietekmē visa akumulatora komplekta kalpošanas laiku un efektivitāti.
Problēma:Sērijveida konfigurācijā, ja viens akumulators ir zems, viss akumulatoru komplekts nevarēs pilnībā izlādēties, kas izraisīs jaudas zudumu un efektivitātes samazināšanos; Paralēlā konfigurācijā dažādu akumulatoru strāvas slodze ir atšķirīga, kas var viegli izraisīt akumulatoru lokālu pārkaršanu un veiktspējas pasliktināšanos.
Risinājums:
Akumulatora pārbaude:Ražošanas procesā ir jāizmanto augstas precizitātes testēšanas iekārtas, lai stingri pārbaudītu katru akumulatora bloku, lai nodrošinātu augstu parametru, piemēram, jaudas, sprieguma un iekšējās pretestības, konsekvenci. Kopējās skrīninga metodes ietver OCV testu (atvērtās ķēdes spriegumu), iekšējās pretestības testu un jaudas testu. Šie testi efektīvi atsijā nestandarta akumulatorus un novērš nekonsekventu akumulatoru elementu salikšanu kopā.
Balansēšanas ķēdes dizains:Integrējiet aktīvās vai pasīvās balansēšanas shēmas akumulatora vadības sistēmā (BMS). Theaktīvā izlīdzināšanas ķēdevar pārsūtīt elektroenerģiju, izmantojot pārslēgšanas induktivitāti vai kapacitāti, lai realizētu enerģijas pārdali akumulatorā. Pasīvā izlīdzināšana regulē akumulatora spriegumu, patērējot lieko enerģiju. Aktīvā balansēšana ir sarežģīta, bet efektīva, piemērota lielas ietilpības akumulatoriem, bet pasīvā balansēšana ir piemērota maziem un vidējiem akumulatoriem.

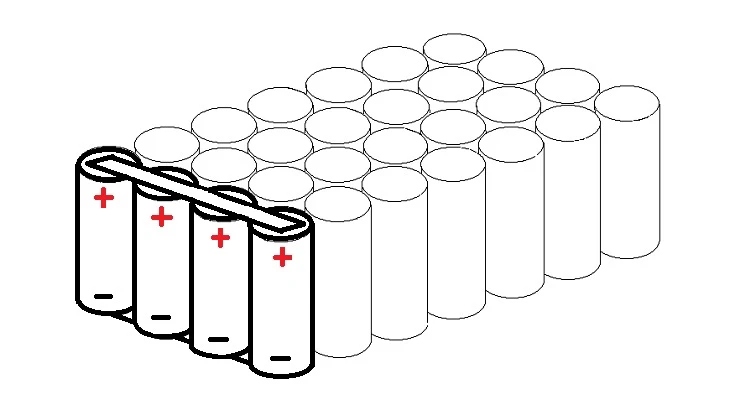

2. Sabalansējiet spriegumu un strāvu
Sērijveida akumulatoros sprieguma izlīdzināšanas problēma ir galvenais, lai nodrošinātu vienmērīgu katras šūnas uzlādi un izlādi. Akumulators bez sprieguma izlīdzināšanas ķēdes pārlādēs vai neuzlādēs daļu akumulatora, kas ietekmēs visa akumulatora darbības laiku. Paralēlais akumulatoru komplekts saskaras ar strāvas līdzsvara problēmu, un iekšējās pretestības atšķirības izraisa nevienmērīgu strāvas sadalījumu, kā rezultātā dažas baterijas var izturēt lielāku strāvas slodzi.
Konkrētas problēmas:Nevienmērīga sprieguma sērijas akumulatoru komplekti var izraisīt dažu akumulatoru pārlādēšanu un bojājumus vai priekšlaicīgu izlādēšanos izlādes laikā; Paralēlā akumulatora bloka nesabalansētā strāva paātrinās akumulatora bloka novecošanos un saīsinās akumulatora darbības laiku.
Risinājums:
Aktīvā balansēšanas ķēde:Izmantojot induktoru, kondensatoru un vadības mikroshēmu kombināciju, inteliģenta jaudas pārnešana, lai panāktu efektīvu sprieguma balansēšanu. Šī metode var efektīvi samazināt akumulatora iekšējo patēriņu un uzlabot visa akumulatora bloka uzlādes un izlādes efektivitāti. Kopējās balansēšanas metodes ietver lidojošās kapacitātes balansēšanu un pārslēgšanas induktivitātes balansēšanu. Jums ir jāizvēlas piemērots risinājums, pamatojoties uz akumulatora lietošanas scenāriju.
Pasīvā izlīdzināšanas ķēde:Caur pretestību patērēt augstsprieguma akumulatora lieko jaudu. Šī metode ir vienkārša, zemas izmaksas, bet zema efektivitāte un siltuma ražošana, piemērota mazu akumulatoru bloku līdzsvarotai apstrādei. Projektēšanas laikā uzmanība jāpievērš rezistora jaudas un siltuma izkliedes veiktspējai, lai novērstu lokālu pārkaršanu izlīdzināšanas procesā.
3. Siltumvadības sistēmas projektēšana
Darbā akumulators radīs daudz siltuma, it īpaši, ja lielā strāvas izlāde ir acīmredzamāka. Ja siltums netiek efektīvi sadalīts, akumulatora temperatūra pakāpeniski paaugstināsies, kā rezultātā samazināsies akumulatora veiktspēja, saīsinās tā kalpošanas laiks un pat pastāv termiskā aizbēgšanas risks.
Konkrētas problēmas:Nevienmērīga temperatūra izraisīs dažu akumulatoru vienību pārkaršanu, kā rezultātā palielināsies iekšējā pretestība, elektrolītu sadalīšanās un citas problēmas, un pat izraisīs akumulatora aizdegšanos.
Risinājums:
Siltumvadītspējas materiāli un siltuma izkliedes dizains:Akumulatora komplekta konstrukcijā var pievienot materiālus ar augstu siltumvadītspēju, piemēram, alumīnija sakausējuma siltuma izkliedēšanas plāksnes, termiskās silikona spilventiņus utt., kas var ātri eksportēt akumulatora bloka radīto siltumu. Optimizējiet gaisa plūsmas kanālus akumulatora komplektā, lai uzlabotu siltuma izkliedi, izmantojot dabisko konvekciju vai ventilatora piespiedu konvekciju. Lieljaudas lietojumos var apsvērt šķidruma dzesēšanas siltuma izkliedi, un siltuma izkliedes efektivitāte ir augstāka, absorbējot siltumu caur cirkulējošo dzesēšanas šķidrumu.
Temperatūras kontrole un aktīvā dzesēšana:Temperatūras sensors ir integrēts BMS, lai reāllaikā uzraudzītu katras šūnas temperatūru. Ja temperatūra ir pārāk augsta, sistēma automātiski samazina slodzi vai pielāgo siltuma izkliedes shēmu. Tajā pašā laikā inteliģentā dzesēšanas sistēma var automātiski iedarbināt ventilatoru vai šķidruma dzesēšanas sistēmu atbilstoši akumulatora temperatūras statusam, lai izvairītos no akumulatora atteices, ko izraisa pārkaršana.
4. Akumulatoru bloka strukturālais projekts
Akumulatora bloka konstrukcijas konstrukcijai ir jānodrošina ne tikai akumulatora bloka stabilitāte, bet arī jāoptimizē elektriskā savienojuma, siltuma izkliedes un apkopes vienkāršība. Nepamatota konstrukcijas konstrukcija izraisīs sliktu akumulatora kontaktu, vibrācijas bojājumus un pat īssavienojumu un citas problēmas.
Konkrētas problēmas: Nepamatota konstrukcija var izraisīt akumulatora atslābināšanos, nodilumu, iekšējā kontakta pretestības palielināšanos, kā rezultātā lokāla sasilšana un veiktspējas pasliktināšanās.
Risinājums:
Moduļu dizains:Modulārā akumulatora bloka konstrukcija ļauj atsevišķi iepakot un viegli savienot vienu akumulatora moduli, un bojāto moduli var ātri nomainīt, lai uzlabotu akumulatora bloka apkopes ērtības. Seismiskās struktūras dizains tiek pieņemts starp moduļiem, lai samazinātu ārējā spēka ietekmi uz akumulatora bloku.
Aizsargmateriāli un dizaina uzlabojumi:Izmantojiet triecienu absorbējošas putas, gumijas paliktņus un citus materiālus, lai aptītu akumulatora moduli, lai samazinātu ārējo triecienu un triecienu. Korpusa materiāliem jābūt ugunsizturīgiem, ūdensizturīgiem, korozijizturīgiem augstas stiprības materiāliem, piemēram, alumīnija sakausējumam, nerūsējošajam tēraudam vai inženiertehniskajai plastmasai, un ventilācijas atverēm un siltuma izlietnēm jābūt veidotām tā, lai optimizētu siltuma pārvaldību.

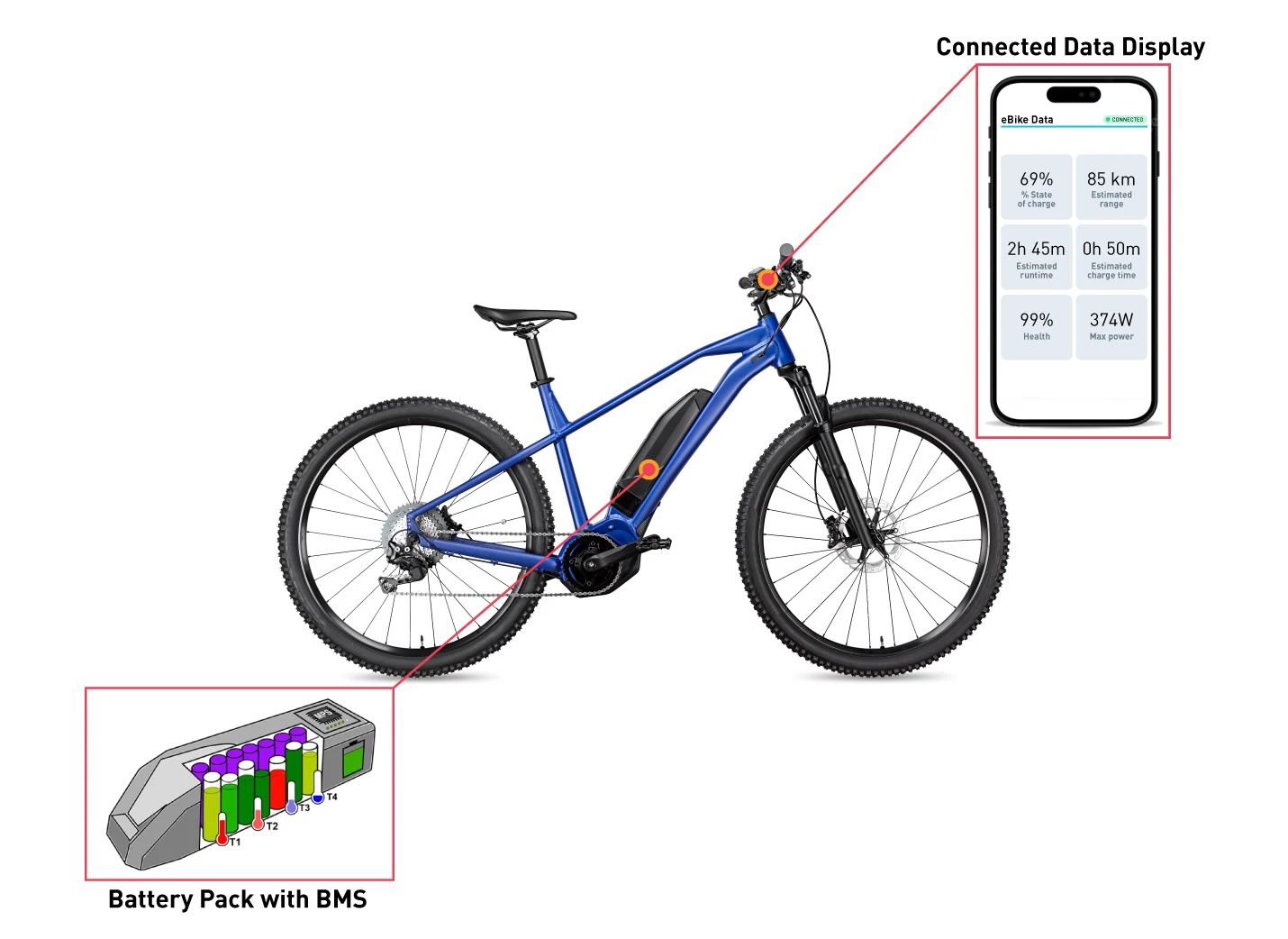

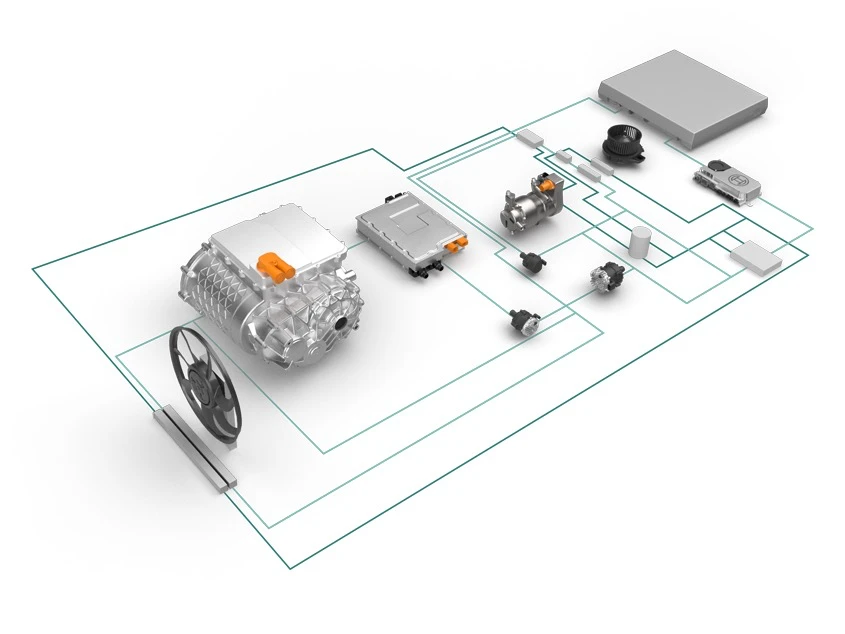

5. Akumulatora vadības sistēma(BMS)
BMS (Battery Management System) ir akumulatora bloka vadības centrs, kas ir atbildīgs par akumulatora jaudas, sprieguma, strāvas un temperatūras parametru reāllaika uzraudzību un pārvaldību. BMS funkcijas ietver akumulatora balansēšanu, kļūdu diagnostiku, uzlādes un izlādes kontroli utt. Tās veiktspēja nosaka kopējo akumulatora bloka drošību un efektivitāti.
Īpašas problēmas: ja BMS nav pareizi konstruēts, anomālais stāvoklis var netikt atklāts laikā, kā rezultātā rodas tādas problēmas kā akumulatora pārlādēšana, pārmērīga izlāde vai pārkaršana.
Risinājums:
Augstas precizitātes uzraudzības sensori: BMS ir iestrādāti augstas precizitātes sprieguma, strāvas un temperatūras sensori, kas var precīzi noteikt akumulatora statusa parametrus un pārraidīt tos uz BMS vadības bloku reāllaikā. Vadības bloks analizē akumulatora uzlādes un izlādes uzvedību un līdzsvara regulēšanu, izmantojot iebūvētos algoritmus, lai nodrošinātu sistēmas drošību.
Saprātīgi algoritmi un datu analīze: uzlaboti akumulatora pārvaldības algoritmi, piemēram, neironu tīkli, mašīnmācīšanās un citas tehnoloģijas, tiek izmantoti, lai analizētu akumulatora lietošanas datus, lai prognozētu akumulatora veselības stāvokli un atlikušo darbības laiku. Pamatojoties uz algoritma analīzes rezultātiem, BMS aktīvi optimizē uzlādes un izlādes stratēģiju, lai maksimāli palielinātu akumulatora darbības laiku.
6. Akumulatora aizsardzības shēmas projektēšana
Akumulatora aizsardzības ķēde ir svarīgs drošības pasākums, lai novērstu akumulatora bloka pārspriegumu, zemspriegumu, īssavienojumu un pārstrāvu. Ja akumulatoram nav piemērotas aizsardzības ķēdes, ārkārtējos gadījumos ir viegli radīt briesmas, un nopietnos gadījumos tas var izraisīt ugunsgrēku vai eksploziju.
Īpašas problēmas: Trūkstoša vai slikti izstrādāta aizsardzības ķēde var izraisīt akumulatora bojājumus uzlādes un izlādes laikā vai neizdoties atslēgt strāvu īssavienojuma laikā.
Risinājums:
Vairāki aizsardzības mehānisms: izstrādājiet un integrējiet vairākas aizsardzības shēmas, tostarp aizsardzību pret pārspriegumu, aizsardzību pret zemsprieguma, aizsardzību pret pārspriegumu, aizsardzību pret īssavienojumu utt. Katra aizsardzības ķēde ir izstrādāta tā, lai tā darbotos neatkarīgi no BMS, nodrošinot, ka akumulators ir aizsargāts avārijas gadījumā. meistara neveiksme. Piemēram, pārstrāvas aizsardzību var izveidot, apvienojot MOS cauruli un ātro drošinātāju, lai panāktu momentānas strāvas padeves pārtraukuma funkciju.
Divvirzienu aizsardzības un izolācijas dizains: divvirzienu aizsardzības shēmas dizains var vienlaikus uzraudzīt akumulatora uzlādes un izlādes procesu, lai novērstu akumulatoru no novirzēm lādētāja un slodzes galā. Izolācijas ķēde starp akumulatoru blokiem ir paredzēta, lai izvairītos no strāvas pretplūsmas starp akumulatora elementiem un uzlabotu vispārējo elektrisko drošību.
7. Efektivitāte un enerģijas zudumi
Enerģijas zudumi sērijveida paralēlā akumulatora konstrukcijā galvenokārt rodas no iekšējās pretestības, savienotāja pretestības un BMS un aizsardzības ķēdes enerģijas patēriņa. Darbojoties ar lielu strāvu, šie zudumi vēl vairāk palielināsies, tieši samazinot akumulatora kopējo efektivitāti un izturību.
Īpašas problēmas: zema efektivitāte saīsinās akumulatora darbības laiku, ietekmējot ierīces faktisko lietošanas pieredzi, un ilgtermiņa enerģijas zudumi arī palielinās akumulatora bloka siltumu.
Risinājums:
Optimizēti savienojuma materiāli: izmantojiet zemas pretestības, augstas vadītspējas savienojuma materiālus, piemēram, vara foliju, konservētu vara sloksni vai alumīnija sakausējuma sloksni. Optimizējiet metināšanas procesu, izmantojot lāzermetināšanu, ultraskaņas metināšanu un citas progresīvas tehnoloģijas, lai nodrošinātu savienojuma punkta noturību un zemu pretestību, samaziniet elektroenerģijas zudumus savienojuma punktā.
Uzlabota BMS energoefektivitāte: BMS ir jāveido, ņemot vērā energoefektivitātes optimizāciju, lai izvairītos no nevajadzīga enerģijas patēriņa. Samaziniet pašas BMS enerģijas patēriņu, izmantojot mazjaudas mikroshēmas un viedos miega režīmus. Enerģijas atgūšanas moduļus var pievienot arī BMS, lai atgūtu un atkārtoti izmantotu lieko enerģiju akumulatora blokā, lai uzlabotu vispārējo energoefektivitāti.
8. Drošība un uzticamība
Akumulatoru komplektiem faktiskā lietošanā ir jādarbojas dažādās skarbās vidēs, piemēram, vibrācijā, triecienā un augstā temperatūrā, un akumulatoru drošībai un uzticamībai ir izšķiroša nozīme. Viena akumulatora kļūme var radīt problēmas ar visu akumulatoru komplektu, izraisot aprīkojuma atteici un pat apdraudot lietotāja drošību.
Īpašas problēmas: jebkuras akumulatora bloka vienības atteice var izplatīties, izraisot vispārēju akumulatora atteici vai drošības negadījumu.
Risinājums:
Daudzslāņu aizsardzība un lieka konstrukcija: projektējot akumulatoru blokus, jāņem vērā vairāku slāņu aizsardzība, piemēram, konstrukcijas projektam jāpievieno drošības komponenti, piemēram, ugunsdrošības starpsienas un sprādziendroši vārsti. Liekais dizains ļauj pārējai akumulatora daļai darboties pareizi, kad dažas vienības sabojājas, tādējādi uzlabojot vispārējo drošību.
Stingra pārbaude un sertifikācija: akumulatoru komplektiem pirms ražošanas jāveic stingra pielāgošanās vides pārbaude, tostarp vibrācijas tests, kritiena tests, termiskā cikla tests utt. Izmantojot UL, CE, UN38.3 un citus starptautiskus sertifikātus, lai nodrošinātu akumulatora atbilstību starptautiskajiem drošības standartiem, uzlabo lietotāju uzticību.
9. Dinamiskās atbildes funkcijas
Lai nodrošinātu ierīces stabilitāti, akumulatoriem ir ātri jāreaģē uz slodzes izmaiņām. Akumulators ar lēnu dinamisku reakciju izraisīs nestabilu ierīces darbību un ievērojamas sprieguma svārstības, kas ietekmēs lietotāja pieredzi.
Īpašas problēmas: nepietiekama akumulatora reakcija var izraisīt ierīces paātrināšanos un palēnināšanos vai sprieguma krituma fenomenu, kad krasi mainās slodze.
Risinājums:
Augstas jaudas akumulatora izvēle: atlasiet liela ātruma akumulatora elementus ar izcilām dinamiskās reakcijas īpašībām, kas var ātri pielāgot izvadi, kad slodze strauji mainās. Apvienojumā ar BMS ātrās reakcijas algoritmu var vēl vairāk optimizēt akumulatora izejas dinamiskos raksturlielumus.
Induktivitātes filtrs un kapacitātes kompensācija: Induktivitātes filtrs un kapacitātes kompensācijas tīkls ir izveidots akumulatora bloka izejas galā, lai samazinātu sprieguma svārstības un uzlabotu akumulatora dinamiskās reakcijas spēju. Šī konstrukcija mazina sprieguma svārstības un nodrošina stabilu iekārtas darbību pie lielām slodzes izmaiņām.

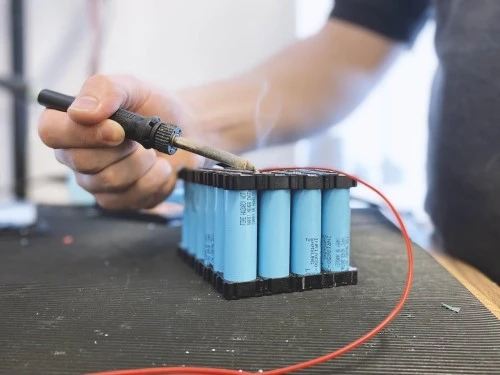

10. Savienojuma tehnoloģija un materiālu izvēle
Akumulatora savienojuma daļai ir nepieciešama lieliska elektriskā un termiskā veiktspēja. Slikts savienojums izraisīs paaugstinātu pretestību, kontaktu sasilšanu un pat kušanu, kas nopietnos gadījumos var izraisīt akumulatora atteici.
Īpašas problēmas: Nepareizi savienojuma materiāli vai nepareizs process var palielināt akumulatora bloka pretestību, izraisot lokālu pārkaršanu, izraisot enerģijas zudumus un drošības apdraudējumu.
Risinājums:
Izvēlieties augstas kvalitātes savienotājus un metināšanas tehnoloģijas: Akumulatora bloku savienojumos parasti tiek izmantotas tādas metināšanas metodes kā lāzermetināšana vai ultraskaņas metināšana. Šīs metodes nodrošina zemu pretestību un augstu mehānisko izturību savienojuma vietā un novērš sliktu kontaktu vibrācijas vai temperatūras izmaiņu dēļ.
Izmantojiet karstumizturīgus izolācijas materiālus: Akumulatora komplekta savienojuma daļas ir jāiesaiņo ar karstumizturīgiem un nodilumizturīgiem izolācijas materiāliem, piemēram, karstumizturīgu lenti un teflona izolētām caurulēm. Šie materiāli var efektīvi novērst īssavienojumu vai noplūdi savienojumā un uzlabot akumulatora bloka drošību un kalpošanas laiku.
